应用范围:

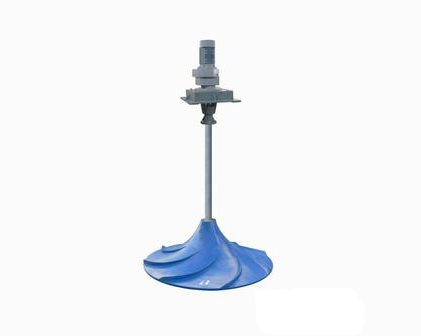

G/QSJ型系列多曲面搅拌机是我司引进国外技术开发的最新产品。它普遍运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合,尤其适用在污水水处理工作中的混凝池、调节池、厌氧池、硝化和反硝化池。
工作原理:
这是一台可以创建大容积流量的搅拌装置,并能以较小的动力获得大面积循环、柔和的水流。
独特的叶轮结构设计,最大限度地将流体特性与机械运动完美地结合。双曲面叶轮的曲面是曲线沿y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的中心进水,这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力均匀,从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片,借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能,液体在重力加速度的条件下沿叶轮圆周方向作切线运动,在池壁的反射作用下,形成自下而上地循环水流,故可获得在轴向(y)和径向(x)方向的交叉水流。正是由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点,决定了它在工作中可获得理想的搅拌效果,能有效地消除搅拌死角。
产品特点:
1、搅拌效果好,无搅拌死角一流态好;
2、大比表面积叶轮,配备功率小一节能;
3、安装灵活,维护方便一便捷。
性能参数:
型号 |
叶轮直径 (mm) |
额定转速 (r/min) |
额定功率 (kw) |
服务范围 (m) |
整机重量(kg) | |
叶轮不锈钢 | 叶轮玻璃钢 | |||||
G/QSJ500 | 500 | 40-250 | 0.75-1.5 | 1-3 | 320 | 300 |
G/QSJ1000 | 1000 | 30-80 | 1.1-2.2 | 2-5 | 700 | 500 |
G/QSJ1500 | 1500 | 30-60 | 1.5-3 | 3-6 | 850 | 600 |
G/QSJ2000 | 2000 | 20-42 | 22-3 | 6-14 | 1100 | 650 |
G/QSJ2500 | 2500 | 20-40 | 3-5.5 | 10-18 | 1200 | 700 |
G/QSJ3000 | 2800 | 20-30 | 4-7.5 | 12-22 | 1250 | 900 |
