ZXGN型悬挂式中心传动刮泥机

2、设备型号 ZXGN-12

3、主要技术参数

型　号

技术参数ZXGN-12

池直径 12   m

池　深  7  m

驱动电机功率  0.75 kw

池边刮板线速度   1.5m/min

电机防护等级IP55

电机绝缘等级F级

电    源380V , 3ph , 50Hz

数    量  1套

4、特点

4.1采用三级摆线针轮减速机传动，传递扭矩大，稳定性好。

4.2安装方便，维护简单，有扭矩保护，工作可靠。

4.3排泥彻底，工作效率高。

5、构造及工作过程

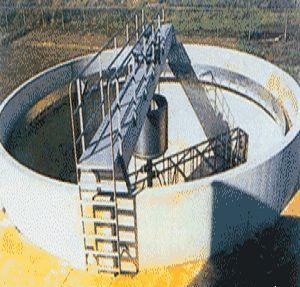

XGN系列刮泥机为中心传动，由工作桥、驱动装置、导流筒、主轴、刮臂、刮泥板、出水堰板、挂壁式电控箱等组成。

工作过程：固定在旋转竖架上的刮臂在驱动装置带动下，绕池中心轴线旋转，将沉积在池底的污泥吸入污泥桶中。

6、使用条件

刮泥机在下列条件下能正常连续运行：

6.1工作地点：户外

6.2介质温度：0-40°C

6.3介质PH：5-10

6.4环境温度：-10-50°C;

6.5相对温度：小于95%

6.6介质：污泥/污水

7、技术性能

7.1驱动装置

驱动装置由电机、减速机、轴承座等组成，该装置安装在工作桥上，承受全部结构的旋转载荷。

驱动装置设有过扭保护，安全可靠。

7.2导流筒

导流筒起缓冲水压的作用，用钢板卷制而成。

7.3中心传动主轴

中心传动主轴是刮泥机传递扭矩的重要部件之一，主轴的上端连接在旋转轴承座上，主轴的下端两侧装有对称的刮臂，并设有滑动轴承作径向支承，中心主轴传递扭矩较大

7.4刮臂与集泥板

刮臂承受刮泥板刮泥时的阻力和刮臂、刮泥板等自重作用，既承受水平方向由集泥阻力产生的扭矩，又承受竖直方向由刮臂等自重所引起的弯矩。为了受力平衡，以对称形式布置两个刮臂，刮臂的底弦与池底坡面平行刮泥板安装于刮臂底弦，集泥板下边缘距池底20mm-50mm。

7.5工作桥

工作桥有足够的钢度和强度，其最大挠度不大于跨度的1/180。工作桥的走道板为钢制镀锌网格板，负荷至少能承受250kg/m2的重量。整个工作桥的设计制造结实、轻巧、耐用、美观。

7.6电机减速机

驱动装置设有防护罩，其结构型式便式维修检查，并能满足室外安装的要求。减速机轴承及齿轮有良好的润滑，工作寿命不低于100000小时。减速机适合户外作业。电机的电源为380V，三相50HZ，电机防护等级为IP55，绝缘等级F级。整套设备设计使用寿命不小于15年。

8、电气控制

中心传动刮泥机电控箱为就地手动控制，并可预留PLC接口。防护等级为IP55。就地电控箱设有紧急停车按钮，启、停控制按钮，启、停指示灯、故障报警指示灯等。

9、主要材质

工作桥                                   碳钢

主轴  　                                不锈钢304

刮臂  　　　　　                   不锈钢304

刮泥板                            　   不锈钢304

出水堰板                               不锈钢304

稳流筒                                  不锈钢304

连接紧固件  　　　　　　　 不锈钢304

电控箱箱体                             碳钢
