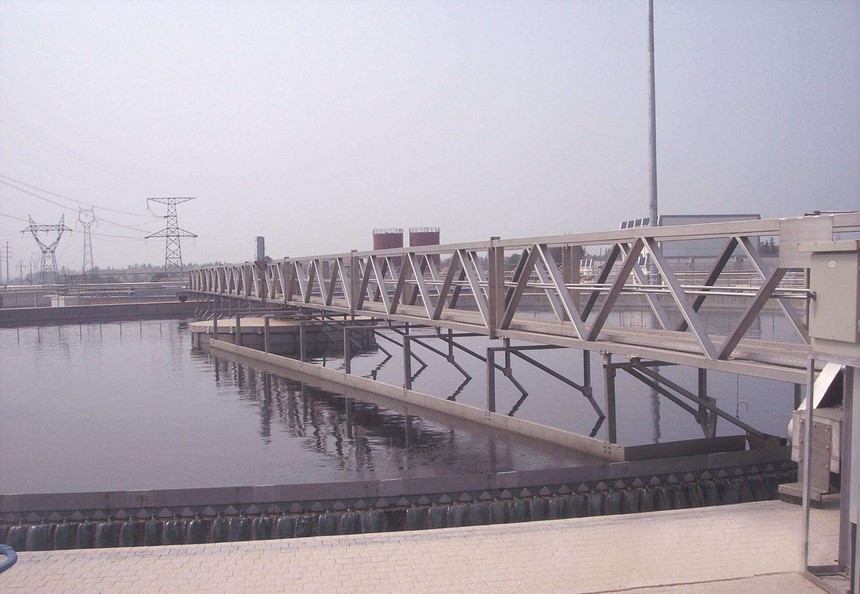

全桥式周边传动刮泥机

刮泥机由桥架、驱动装置、中心轴承、撇渣装置、刮泥板、档渣板、出水堰板、稳流筒、电控箱等组成。
桥体：

桥宽1.0米,材质为碳钢,桥体荷载包括250kg/m3走道负荷，最大挠度不大于跨度的1/400;工作桥上方设置栏杆和走道板。
驱动装置：

周边驱动，由减速电机直接带动行走轮，带可以预调的转矩限制装置，以防止超负荷情况下损坏整个机械;驱动装置设置过载保护装置，电机为防风雨型，确保刮泥机全天候安全可靠地运行。行走轮采用优质尼龙轮，耐磨性能好，不易老化。端梁上设轨道清扫装置。
中心支座及集电装置：中心支座包括回转盘和带锚销的垂直轴，支撑桥架并使之转动。回转盘和锚销具有足够的强度，能抗倾覆。电力供应通过池底电缆从池边穿至池中心筒处至集电装置，并沿桥到端部驱动电机上。滑环安装在水平位置、电刷宽度在滑环的宽度范围内，两组刷握对称安装，刷握线沿走道中心线布置，刷握间及集电环间的绝缘材料抗漏电能力强。
排泥装置：
稳流筒采用钢板制作而成，在其上部筒端和下部筒端周围方向用圆弧钢板加固。电控箱设有PLC控制接口，并配有电器过力矩保护装置。当有较大阻力或发生故障时，会及时发出报警和自行立行停机。
工作原理：

在驱动装置的推动下，主梁绕池中心轴旋转，安装在主梁上的一组刮泥板在随主梁旋转的过程中，逐渐将沉降在池底上的污泥刮向池中心集泥坑。
产品特点：
1)刮泥机运转灵活、无卡阻和松动现象，运行噪声小，电控设备动作准确、可靠。
2)刮泥机平均无故工作时间最多为24小时，使用寿命不少于20年。
2)可配套新型的传动装置，装置中的关键部件—减速器采用先进的轴装式，不用联轴器，安装中方便、结构紧凑、效率高、重量轻。
3)根据特定的要求配备过扭保护机构，可显示运行扭矩值，当扭矩达到设定值时自动报警停机，安全可靠。
装配完整的全桥式周边传动刮泥机(桥架、驱动装置、中心轴承、撇渣装置、刮泥板、档渣板、出水堰板、稳流筒、电控箱等)。
